Projeto de Ventilação ( by Kanno )

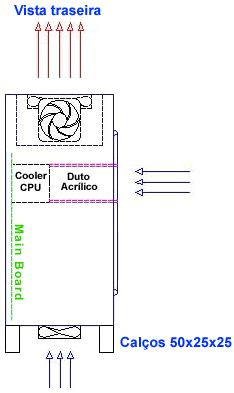

Antes de iniciarmos, devemos primeiramente observar atentamente o projeto, podemos verificar que:

O cooler da CPU está com um duto captando ar diretamente da parte externa, esta modificação visa o isolamento do cooler, este passa a não mais depender do ar que circula pelo interior do gabinete e passa a ser uma entrada ( admissão ) de ar.

Verifiquei através de algumas experiências, que o processador fica com uma temperatura muito menor quando capta ar diretamente do lado de fora do gabinete.

Há 2 “fans” de 80x80 mm captando ar para o gabinete, estas estão localizadas na lateral e devem ser posicionadas o mais baixo possível, a idéia é fazer com que o ar se choque com main board e periféricos desde a parte de baixo e arraste o ar quente para a exaustão que está na parte superior (lembre-se que a tendência do ar quente é subir).

Há 1 “fan” de 120x120 mm no topo exaurindo o ar quente do interior do gabinete e em parceria com ela está também a “fan” de 80x80 da fonte.OBS.: Notem que existe equivalência de vazões entre a admissão de ar e a exaustão, se subtrairmos a vazão da entrada com a vazão de saída temos que ter um resultado próximo ou igual a zero.

As “fans” utilizadas no projeto, foram dimensionadas a fim de obter a melhor troca de calor possível, abaixo estão descritas detalhadamente (tamanho, modelo e vazão):

Admissão de ar:

2 fans de 80x80 mm

Marca/modelo: Thermaltake 8025 A

Vazão: 37,0 CFM cada, totalizando 74,0 CFM

1 fan de 70x70 mm do cooler

Marca/modelo: Thermaltake Volcano 7

Vazão: 49,0 CFMVazão total da admissão de ar à 123,0 CFM.

Exaustão de ar:

1 fan de 120x120 mm

Marca/modelo: ADDA AD1212HX-A1GL

Vazão: 85,2 CFM

1 fan de 80x80 mm da fonte

Marca/modelo: Thermaltake 8025 A

Vazão: 37,0 CFM

Vazão total da exaustão de ar à 122,2 CFM.

Vazão de admissão – Vazão de exaustão = ZERO 123,0 - 122,2 = aproximadamente ZERO

Quando nos propomos a incrementar o gabinete com “fans” auxiliares, é porque vimos que existe a real necessidade de se fazer isso e não porque fica mais bonito ou mais “invocado”. Independente de qual seja o caso, é importante saber que:

Se o projeto for bem dimensionado os resultados serão satisfatórios.

A quantidade de “fans” é inversamente proporcional ao tamanho do gabinete, gabinetes pequenos precisam de mais trocas de ar do que gabinetes grandes, isso porque a quantidade de ar que circulam por eles é bem menor e esquentam muito mais rápido.

Se a vazão da entrada for maior que a da saída, criará uma espécie de bolsa de ar quente no interior do gabinete e se a vazão da saída for maior do que a da entrada, criará um semi vácuo que fará com que os componentes se aqueçam pela ausência do ar.

Tanto a entrada quanto a saída do ar, deverão ser o menos obstruídas possível, evite inclusive a instalação de “fans” de admissão de ar onde existam placas de periféricos que impeçam que o ar circule normalmente, a distancia mínima para instalação deve ser de 15 cm em qualquer sentido.

A captação do ar deve sempre ser feita pela parte mais baixa do gabinete e a exaustão pela parte mais alta (isso é regra e não exceção). Não é atoa, que a fonte se localiza na parte superior na maioria dos gabinetes.

Se não tiver certeza de como ou onde colocar as fans, prefira usar a configuração original do gabinete, apenas tente melhorar a entrada de ar frontal.

Gabinetes bem organizados internamente tendem a ser mais bem ventilados, procure prender os fios de preferência em formatos redondos, são os que geram menor turbulência.

Acessórios que ajudam na refrigeração

Os rounded cables (fig. 1) são os mais indicados para gabinetes, estes por ocuparem um menor espaço e serem de formato arredondado, geram menor turbulência interna, EVITE usar os flat cables (fig. 2), são muito largos e interferem na ventilação.

Apesar de ambos terem a mesma finalidade (transferência de dados), se comportam de maneiras diferentes em relação à passagem do ar, veja como transformar um flat cable em rouded cable na sessão de tutoriais.

Utilize o espiral flex para dar acabamento nos fios, este é um acessório indispensável na organização do gabinete.

Na foto 1 temos um gabinete organizado com espiral flex, notem a aparência “clean” desse gabinete em relação ao gabinete da foto 2, qual deles permite uma melhor ventilação ? A resposta é mais que evidente.

Na foto acima temos um dos muitos modelos de “baybus” ou controlador de velocidade para ventoinhas, sua função básica é a de controlar desde o desligamento total das ventoinhas, até o balanceamento das vazões para uma melhor distribuição térmica. Digamos que o dia está frio, para que manter as ventoinhas em vazão total se podemos diminuir sua rotação ou mesmo desligar?

Os fatores são muitos, economia de energia, diminuição dos ruídos, maior durabilidade das ventoinhas e a mais importante de todas, equilíbrio térmico.

Vamos supor agora que uma das ventoinhas da admissão queimou, se isso aconteceu significa que o sistema ficou desbalanceado, corrija desligando uma ventoinha de exaustão (caso seja de mesma vazão) ou diminua a velocidade desta ventoinha (caso seja de vazão diferente ), o importante é manter o equilíbrio térmico. Visite a nossa seção de tutoriais e aprenda como fazer um baybus (Off/5v/8v/12v.)

OBS.: Este sistema não deve ser usado para controlar a velocidade de coolers em geral, somente para ventoinhas auxiliares.

Anteriormente eu disse:

A quantidade de “fans” é inversamente proporcional ao tamanho do gabinete, gabinetes pequenos precisam de mais trocas de ar do que gabinetes grandes, isso porque a quantidade de ar que circulam por eles é bem menor e esquentam muito mais rápido.....

Tendo como base essa pequena observação, podemos concluir que os melhores resultados de temperatura, podem ser alcançados simplesmente com a troca de um gabinete pequeno (tipo mini torre) por um gabinete grande (tipo full atx).

Espero que este artigo tenha sido útil , siga atentamente as considerações feitas e bom projeto.
